几种通信编码方式--个人原创总结

最后编辑于: 2011-10-27 00:28 | 分类: 通信技术 | 标签: | 浏览数: 188 | 评论数: 0

11年个人的一篇关于通信硬件编码的总结

1. 不归零制码（NRZ：Non-Return to Zero）

原理：

用两种不同的电平分别表示二进制信息“0”和“1”，低电平表示“0”，高电平表示“1”。

缺点：

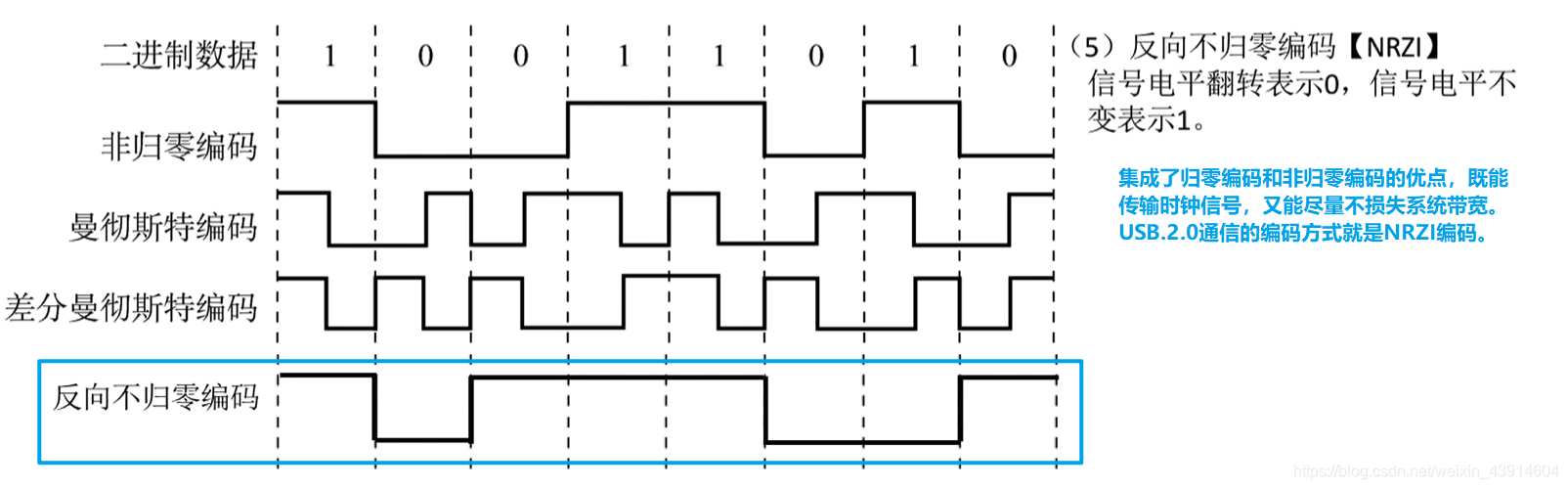

1 改变：“1”为物理电平上的改变。“0”为没有改变。

0 改变：“0”为物理电平上的改变。“1”为没有改变。

改变发生在当下位元的时钟脉冲前缘。

但是，NRZI会有长串的 0或1 位元出现，导致时脉回复有困难，可以使用一些编码技巧（例如游长限制）来解决。曼彻斯特代码永远有时脉信号，但传输效率比 NRZI 低。

NRZI 编码被用于磁带的录音、CD的刻录和标准 USB 的传讯。

原理：每一位中间都有一个跳变，从低跳到高表示“0”，从高跳到低表示“1”。

优点：克服了NRZ码的不足。每位中间的跳变即可作为数据，又可作为时钟，能够自同步。

缺点：带宽利用率低，只有50%。如10M以太网，有效带宽是10M，但实际占用带宽却有20M.

原理：每一位中间都有一个跳变，每位开始时有跳变表示“0”，无跳变表示“1”。位中间跳变表示时钟，位前跳变表示数据。

优点：时钟、数据分离，便于提取。

在100BASE-TX网络中采用MLT-3传输方式。为Crescendo Communications公司（1993年被CIsco公司并购）所发明的基带传输技术，相传Mario Mazzola、Luca Cafiero与Tazio De Nicolo三人共同开发此项技术，因此命名为“MLT-3”。

MLT-3在多种文献中解释为多阶基带编码3或者三阶基带编码。

就三阶而言，信号通常区分成三种电位状态，分别为：“正电位”、“负电位”、“零电位”。

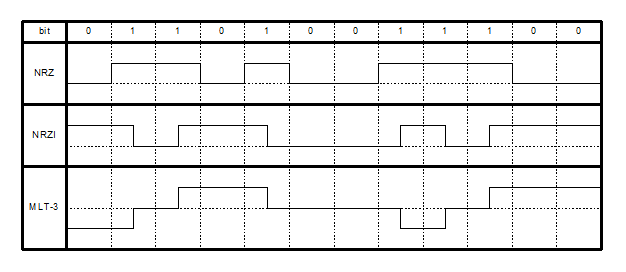

MLT-3的运作方式如下：

用不变化电位状态，即保持前一位的电位状态来表示二进制0；

用按照正弦波的电位顺序（0、+、0、-）变换电位状态来表示二进制1；

MLT-3码的特点简单的说就是：逢“1”跳变，逢“0”不跳变。
