又一篇关于LEON软核的论文
伴随着导航系统功能日益多样化、软件算法愈加复杂和集成度要求更高的趋势，在大规模可编程器件上设计、验证和测试导航SoC芯片成为解决方案之一。导航系统SoC芯片设计的要求主要有：
SoC芯片的核心是实现运算和控制功能的微处理器。LEON是一款基于SPARC V8架构的开源微处理器IP软核，在VHDL源代码基础上，结合具体需求加入定制的运算单元和外设接口建立SoC系统。在配置灵活的LEON核上运行Embedded Linux，提供SoC调试和测试的基本平台。

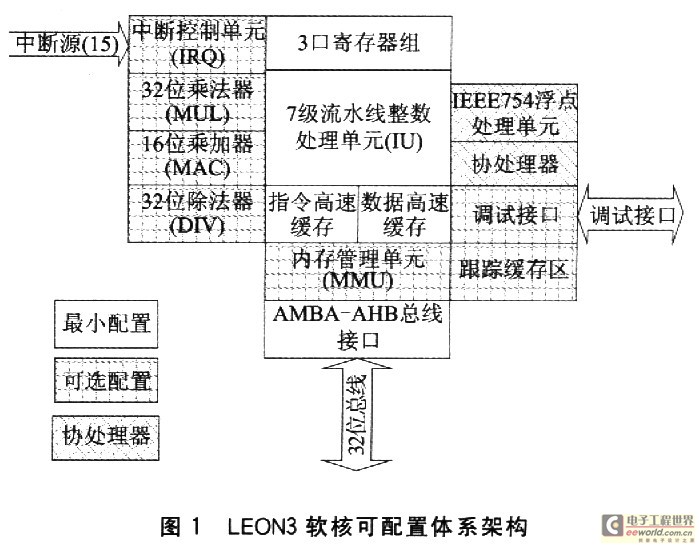

LEON核心是一个与SPARCV8兼容的整数处理单元IU(Integer Unit)，LEON2是5级流水线，LEON3是7级流水线。LEON包含整数硬件乘法和除法单元、双协处理器接口(FPU浮点处理单元和Co- processor协处理器)，分离的指令和数据总线(Harncard结构)。LEON通过高速的AMBA-AHB总线，指令缓存和数据缓存分别和内存 控制器及高速的外部接口相连传输数据。低速的AMBA-APB总线实现片上外设的接口，例如定时器、串口、网络接口等。LEON3软核可配置体系架构如图l所示。
LEON软核最突出的优势是其良好的可配置性和可移植性，以及遵循GPL许可证协议的开源性。这些特性保证导航系统SoC芯片的安全性，提供良好的性能和灵活的解决方案，也决定了在LEON上进行嵌入式操作系统移植的特殊性。
基于GPL许可证协议，LEON非容错版本软核IP提供VHDL源代码，仅是容错版本的LEON软核需要商业授权。源代码公开足实现导航系统SoC芯片设计安全性的前提，同时也使研究者和开发者从根本上研究软核的细节从而定制满足具体应用的软核成为可能。与全部源代码开放的LEON相比，Altera的NIOS软核等其他软核仅提供若干接口，无法在更深的软核层次上进行设汁和优化。
LEON软核通过集成一套丰富的接口和运算单元IP库，根据具体要求来达到性能、功耗和面积的平衡和优化的目的。

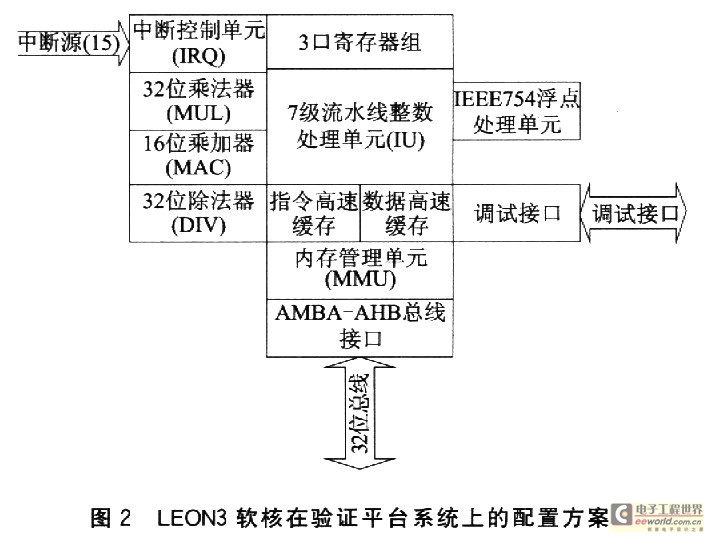

优异的可配置性带来了硬件设计极大的灵活性，也为嵌入式操作系统的移植带来了一定难度(特别是在扩展了指令集的情况下)。考虑到进行性能测试的完整性和灵活性，LEON3软棱在本项目中的配置方案如图2所示。(详细配置参数未列出)
LEON软核通过层次度分明的VHDL模型实现。通过VHDL中特定的配置接口，LEON核的关键参数(例如修改Cache的大小和组织方式，乘法器的生成，速度、芯片面积的调整以及容错方案的选择)都能够灵活设置和移植;而唯一使用专用技术的模型是内存宏模块。这一部分的设计采用了加上中间交互层接口的方式，因此移植的工作仅需重新编写中间交互层接口。导航系统中包括单次滤波在内的大量算法经过硬件实现后需集成在LEON中，根据LEON特定的配置接口即可实现集成和SoC系统移植。在本硬件平台的设计中，针对特定硬件开发板，通过修改顶层module文件设置以及更新引脚配置，即可完成硬件设计的移植工作。

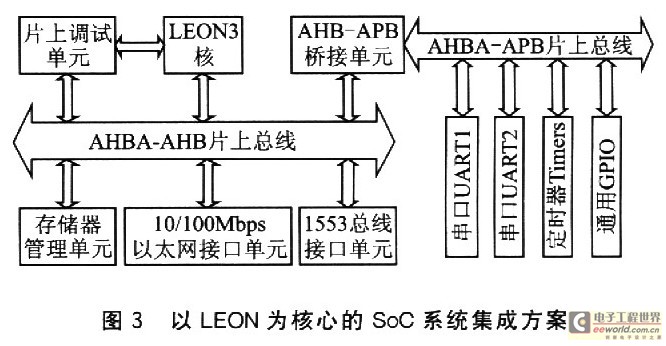

目前，LEON在研究领域被广泛应用，特别是作为软核嵌入在可编程器件中，作为构建SoC芯片的控制和运算中心。LEON软核的容错版本也已经用在了空间站上。在本导航系统SoC芯片项目中，选择了开源且配置灵活的LEON硬件平台和Linux软件平台，并且在初期测试中表现出良好的性能。在本验证平台上，SoC系统需要以太网接口、1553总线接口、串口、通用I/O口以及调试单元，具体配置方案如图3所示。
近年来Linux凭借其开源、性能优异、软件资源丰富的优势，在嵌入式平台上得到了广泛的应用。在LEON上运行的操作系统日前已经有 RTEMS、eCOS、VxWorks和嵌入式Linux。选择嵌入式Linux的主要原用，是由于Linux的开发平台搭建得比较完善，在工具链、内核 移植、驱动程序以及应用程序的各层上都有很好的支持;使用Linux开发能够大大加快开发的进度，并满足多数应用的指标。目前，对LEON提供良好支持的 Linux发行版有Snapgear。由于LEON软核优异的可配置性和可移植性.在LEON上进行Linux的移植工作与普通定制的嵌入式微处理器相 比，有很多特殊点和难点，主要表现在两个方面。
(1) 配置和编译内核
编译内核的目的在于，生成在目标CPU上运行的内核。由于LEON自身硬件的可配置性，Linux的源代码中也需要加入与硬件核相关的选项进行 配置。若LEON软核配置IP，例如硬件加速单元、加密单元或外设接口，则Linux内核中需加入驱动程序。因此，内核的配置分为两类，一类是配置 LEON软核自身的设置，另一类是配置目标板上的其他外围设备，例如内存系统、外设接口等。与一般的定制嵌入式CPU(如ARM体系的CPU)相比，前一 类配置是LEON独有的。这种配置的灵话性为软硬件平台的定制提供了极大的方便。例如，Snapgear Embed-ded Linux根据具体需求配置硬件乘除法指令和浮点运算单元FPU：在不需要进行浮点运算的应用中，配置LEON硬件就不需配置浮点单元，相应Linux的 配置中取消FPU，进而节省硬件资源和软件的开销。
项目中实际采取的LEON软核配置方案为：LEON核选择LEON2MMU或LEON3MMU，时钟频率为50MHz，配置硬件整数乘除法指令 和FPU对应的浮点操作指令。外围设备配置的串口的起始波特率为38 400 bps，另外，还配置了只读存储区ROM和随机存取器RAM。
(2) 调试内核
LEON软核平台调试工具有：TSIM、GRSIM和GRMON。
TSIM作为软件模拟的VHDL模型，调试过程中常见的启动选项设置如下：

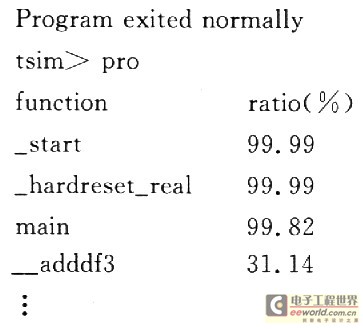

在TSIM-LEON平台上进行程序的测试和调试过程中，Profiling(性能观察器)能够显示程序各个分支函数以及宏在实际运行中占用的资源，从而为程序的进一步优化提供必要参考，例如某测试程序在程序运行完毕后使用pro命令得出的结果：
宏 _muldf3 和 _adddf3 在程序运行中占用了大量时间，需进一步优化。经测试证明，通过在LEON中集成FPU消除了宏 _muldf3 和 _adddf3 从而大幅提高浮点运算性能。
在LEON软核系统上移植成功Linux后，通过特定测试程序验证LEON在数学运算上的性能，以确定是否满足项目开发的需求。测试中对比 ARM9 SC32410，分析LEON以及其集成FPU配置的性能，并根据测试结果对软硬件配置进一步优化。由于LEON硬件配置十分灵活，因此在测试中采用了多 种平台，编译程序的选项也有对应的设置。中断响应、功耗等虽然也是处理器性能的重要方面，但本文尚未涉及。

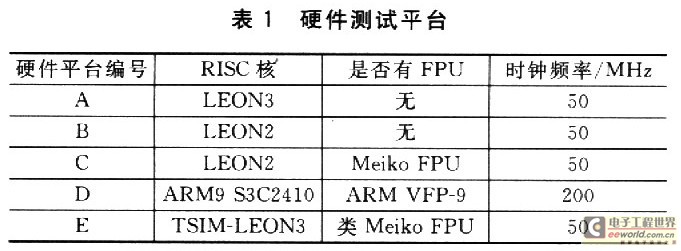

硬件测试平台如表1所列。
TSIM仿真器通过主机的浮点机制来进行浮点运算仿真，因此仿真器的浮点精度与主机平台相关。仿真器的时间精度与MeikoFPU相同，集成FPU的LEON3相当于集成MeikoFPU的LEON3。
不同的硬件平台和软件平台的搭配需在编译程序过程中指定特定选项(通过Makefile管理)：
测试项目1：整型数组与浮点数组的加法、乘法及乘加运算。每种类型的运算都循环50000次，以验证LEON各种平台和ARM9的MCU在数学运算上的性能，并分析加入Linux系统后程序运行性能的变化。
测试项目2：单次滤波算法，程序每一次运行包含12791次浮点乘法和13595次浮点加法，以验证在导航系统的滤波算法中LEON在多种配置下的性能。
测试程序采用clock()系统调用获取算法开始运行和结束运行的时间，并以算法的运行时间作为衡量系统效能的唯一标准。
LEON平台灵活的软硬件配置在多项测试中表现优异，总结如下：
结合导航系统SoC芯片高速数据处理的需求，设计方案定型为LEON+FPU，在测试中能够满足系统的运算吞吐量指标要求。

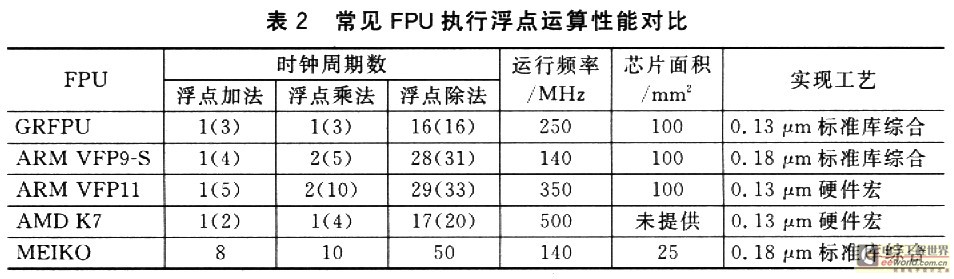

可配置FPU对LEON数学运算性能的提升极为有效，特别是在运算密集型的SoC设计中。LEON3的GRFPU相对于其他常见微处理器的FPU有较大优势。表2为若干处理器核FPU单元完成浮点运算指令需要的处理(延迟)时钟周期数对比情况。
时钟周期数说明：括号外数字是指令处理周期数，即硬件流水线中完成该指令的周期;括号内数字是指令延迟周期数，即该指令进入流水线至从流水线中输出结果所需要的时钟周期数。
作为硬件VHDL代码开源的SPARC架构软核IP微处理器，LEONX(包括LEON2和LEON3)良好的可移植性和可配置性使其成为建立 片上系统微处理器的一个优选方案。采用Snapgear Embedded Linux的方案能够提供一个从内核、库文件到常用应用程序的验证原型。然而，LEON硬件配置上的改变、升级需要驱动程序的支持，定制的软件也需要自主 开发。另外，在LEON平台上移植并运行良好的实时操作系统有RTEMS和eCOS，根据实际的需求可以灵活选择这些软件开发平台。
通过详尽的对比测试，LEON软核的性能优异，在导航系统SoC芯片原型设计中得到验证。测试为基于LEON开源可配置软核的嵌入式系统开发的软硬件配置方式提供了有益的参考，特别是集成浮点处理单元FPU的方案。随着可编程器件规模的超大型化，实现高性能且配置灵活的开源SoC硬件系统及软件平台的优势日益明显。为制造ASIC提供前期原型论证提供极大方便。
特别要注意的是：在LEON上运行的操作系统日前已经有 RTEMS、eCOS、VxWorks和嵌入式Linux。目前，对LEON提供良好支持的 Linux发行版有Snapgear。
http://www.gaisler.com LEON软核的官方网站上有LEON的所有资源
