公司的门禁坏了，用万用表测量，发现12V和GND两根线没有电压，应该是电源坏了，
顺藤摸瓜在吊顶上找到了电源，好家伙! 又大又沉一个大铁盒。

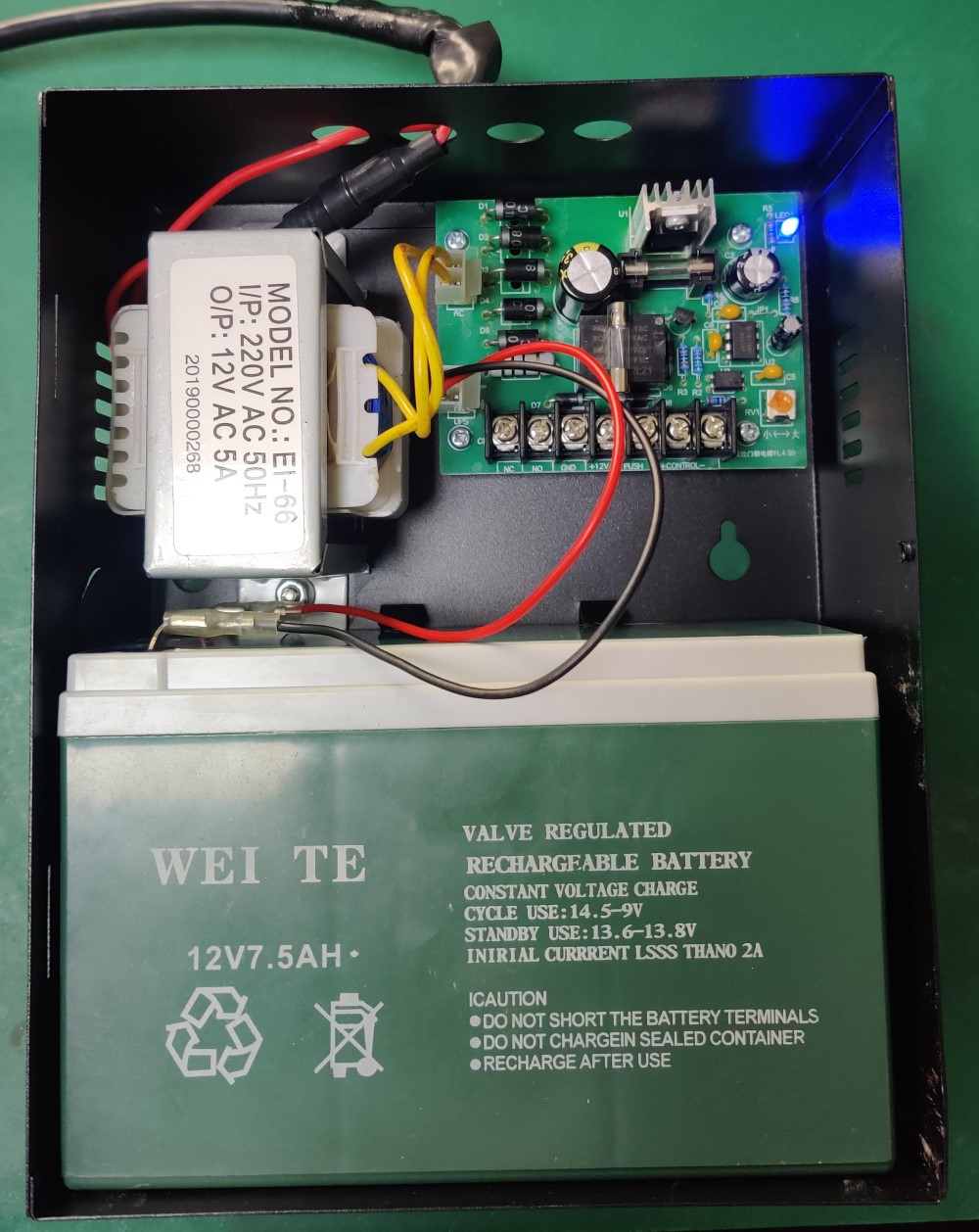

拆下来，打开盖子，是下面这样
(请忽略图中亮着的蓝色LED，我刚拆开时忘了拍照，这是我修好后测试时补拍的)
看图也就很明白了，老电工应该一看就明，我这里再多啰嗦几句：

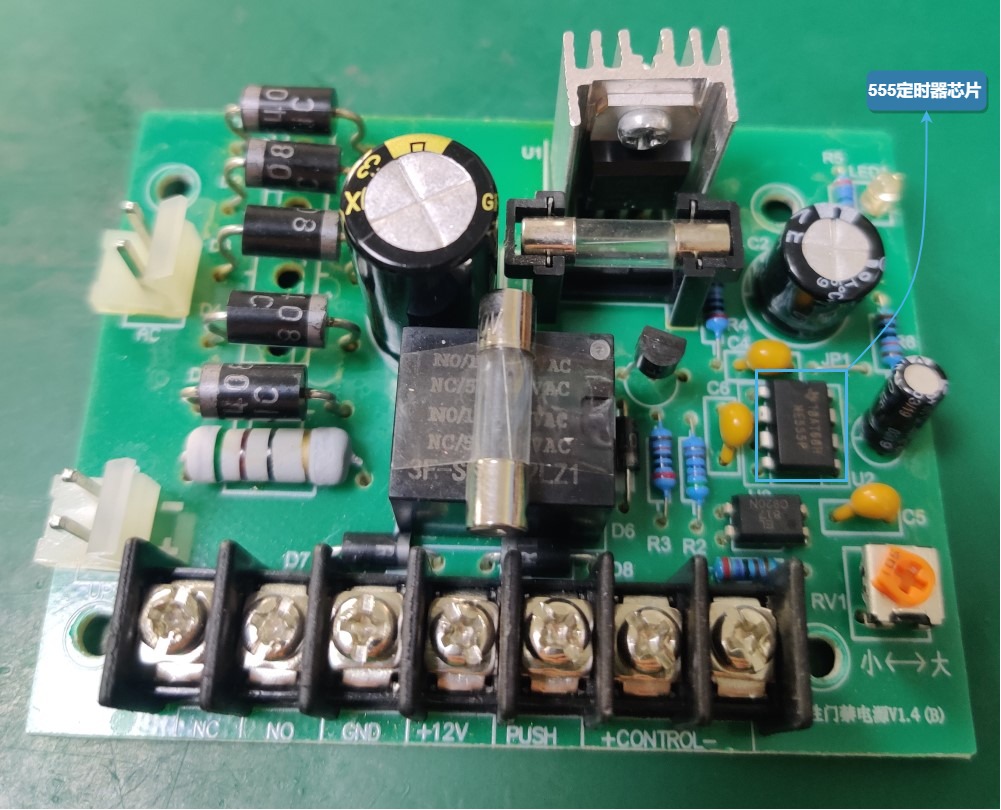

(这是个单面板，元件都安装在正面，走线都在背面)
(图中的电解电容新崭崭的，毫无岁月痕迹，也是因为我一开始忘了拍照，修好后补拍的)
上面我们也提到，此电路板除了整流、滤波、稳压、保险等电源功能元件和接口元件，还有其他部分元件。实际上，这个黑铁盒子虽然名称叫做“门禁专用电源”, 但并不仅有电源的功能，还有一些简单的逻辑控制功能。
通过回想日常的使用场景和手头电路板的简单分析，可总结出其逻辑控制功能如下：
这些逻辑功能都是由板上的555定时器芯片电路实现，555，又久远又熟悉，估计很多新时代的电工都没听说过。这个555及其周边功能，我就不详细分析了。
前面啰里啰唆讲了那么多，怎么现在才开始修啊。不知道其他硬件工程师怎么样，我如果有机会拆解了别人的硬件产品，总是忍不住要先深入分析一番。虽然我们戏称自己为电工，但也就是我们和真正电工的不同之处。
这个板子上的损坏实际上很明显，一上来就看到那个大滤波电解电容鼓包了。
但又一想这个电容坏了，不是还有电池吗，+12V输出不应该完全没有，应该那个7812也坏了。通过外接12V电进来实验，证实了我的推断。

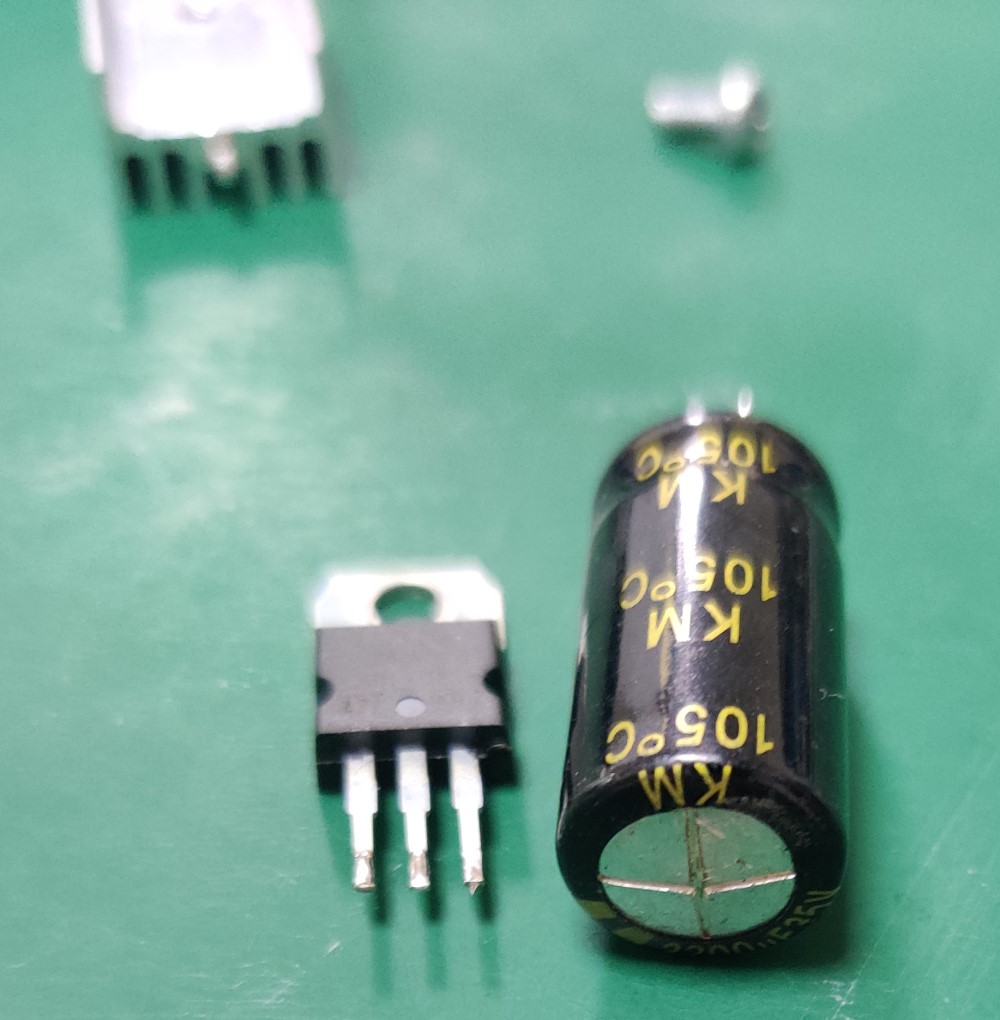

剩下的就简单了，就是流水账了，拆下2个坏元件，

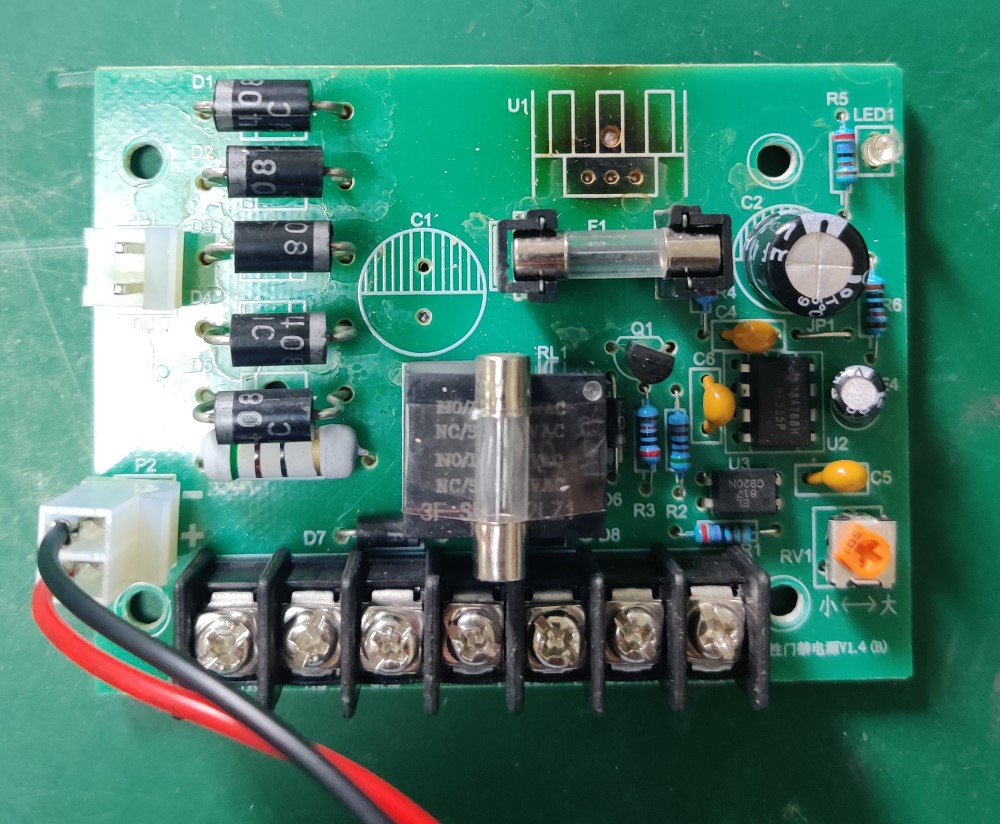

这是拆下2个损坏元件之后的电路板，7812位置板子上焦黑的印记再一次证明了我的推断。
焊上新元件，上电测试，OK搞定！
