本文内容来自网上很多文章, 是篇关于烙铁知识的大杂烩, 并不全对但有参考意义, 记录于此.
电烙铁要用220V交流电源，使用时要特别注意安全。应认真做到以下几点：
新烙铁使用前，应用细砂纸将烙铁头打光亮，通电烧热，蘸上松香后用烙铁头刃面接触焊锡丝，使烙铁头上均匀地镀上一层锡。这样做，可以便于焊接和防止烙铁头表面氧化。旧的烙铁头如严重氧化而发黑，可用钢挫挫去表层氧化物，使其露出金属光泽后，重新镀锡，才能使用。
断电冷后找个挫将头的表面挫干净（注意：这说的只是一般的烙铁头在氧化后的处理，而高档的头子外层是镀银的就不能挫了找专用的擦纸一边沾助焊剂一边擦干净），就是可以看见红色的铜，然后在通电一定记得在通电后要将挫好的头子放在助焊剂里。待烙铁的温度到可以融化焊锡的时候在补焊锡涂在头上。
刚锉好的烙铁头不一定能蘸锡，因为通电加热，金属表面又氧化了，这时可以把锉过的表面涂了松香，或浸在松香里，放在锡块上磨，锡融化后就在下边的硬木或环氧板上拖着锡珠磨，这样蘸锡相当可靠。一边加热一边烙铁头，这样容易蘸锡，但也很危险，万一烙铁质量不可靠，会发生意外。不要把烙铁头前端都蘸满锡，否则，也会搭锡。而恒温烙铁的铁合金头是镀锡的，普通方法不能行成足够厚的锡合金层，不蘸锡了只有换新。蘸锡不好的烙铁，常常给修理带来巨大的麻烦。
电烙铁按国家标准有三种：内热式电烙铁，外热式电烙铁，控温式电烙铁（俗称焊台）
内热指的是发热元件在电烙铁头的内部，是相对外热而言的，
外热式电烙铁是发热元件在电烙铁头的外部，
内热烙铁体小而轻，预热时间短，一般用于小元件的焊接用，功率一般较小，但发热元件容易损坏，怕摔。里面是陶瓷加热管，有可能会把这个加热管摔断。
外热式电烙铁功率一般较大，体大而笨，要较长时间的预热时间，特别是大功率的，但发热元件的使用寿命长，一般认为是永不损坏的.
内热式（烙铁头在外包着）
外热式（烙铁头插在烙铁中间）
内热式 和 外热式的区别，见下图，主要注意其烙铁头部分的不同：

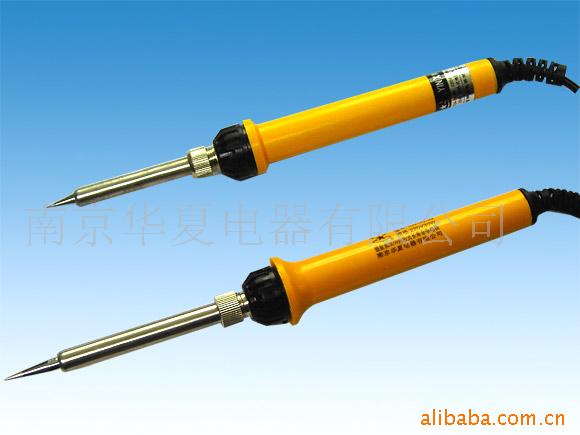

内热式电烙铁 图示

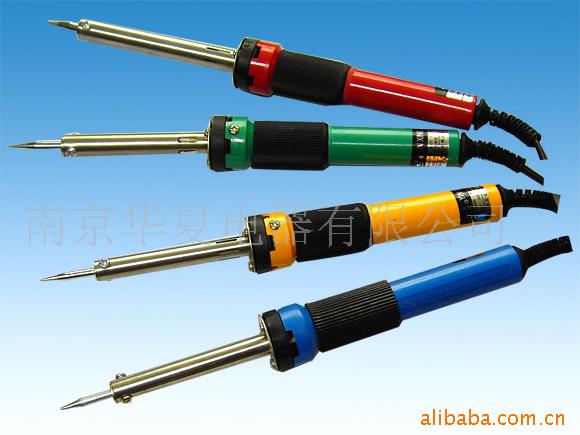

外热式电烙铁 图示
焊接时，还需要焊锡和助焊剂。
烙铁头尺寸很多，但归纳起来就就四种：尖形、扁形、马蹄形和刀型。
选择正确的烙铁头尺寸和形状是非常重要的，选择合适的烙铁头能使工作更有效率及增加烙铁头之耐用度。
I型特点：烙铁头尖端幼细。
应用范围： 适合精细之焊接，或焊接空间狭小之情况，也可以修正焊接芯片时产生之锡桥。
B型特点： B型烙铁头无方向性，整个烙铁头前端均可进行焊接。
应用范围： 适合一般焊接，无论大小之焊点，也可使用B型烙铁头
特点：用批咀部份进行焊接。
应用范围：适合需要多锡量之焊接，例如焊接面积大、粗端子、焊垫大的焊接环境。
特点： 用烙铁头前端斜面部份进行焊接，适合需要多锡量之焊接。
应用范围：Ｃ型烙铁头应用范围与D型烙铁头相似，例如焊接面积大，粗端子，焊垫大的情况适用。
0.5C, 1C、 1.5CF 等烙铁头非常精细，适用于焊接细小元件，或修正表面焊接时产生之锡桥，锡柱等。如果焊接只需少量焊锡的话，使用只在斜面有镀锡的CF 型烙铁头比较适合。
2C, 3C 型烙铁头，适合焊接电阻，二极管之类的元件，齿距较大之SOP 及QFP 也可以使用。
4C, 适用于粗大之端子，电路板上之接地。电源部份等需要较大热量之焊接场合。
特点：使用刀形部份焊接，竖立式或拉焊式焊接均可，属于多用途烙铁头。
应用范围： 适用于SOJ, PLCC, SOP, QFP，电源,接地部份元件，修正锡桥，连接器等焊接。
大家根据自己实际情况选择合适的烙铁头会事半功倍。
无铅焊台（烙铁）一般有80W、100W、120W、150W几种功率的。焊接大部分焊点80W的无铅焊台（烙铁）都能满足，如果焊点太大可以选择功率大一些的无铅焊台（烙铁）。
首先我们了解一下有铅和无铅焊接在焊丝种类、熔点、焊接温度、焊接速度之间的区别。
我们以白光HAKKO936焊台为例：
| 焊丝种类 | 熔点 | 焊接温度 | 焊接速度 |
|---|---|---|---|
| 6337焊丝 | 183℃ | 350℃ | 大约4秒/个 |
| 无铅焊丝 | 220℃ | 390℃ | 大约6秒/个 |
而正常我们大概4秒左右焊一个焊点。
然后我们分析一下市面上所有的焊台在进行无铅焊接的情况。
| 焊台种类 | 焊接温度 | 焊接速度 | 焊台价格 | 发热芯价格 | 烙铁咀价格 |
|---|---|---|---|---|---|
| 936焊台（两线发热芯） | 450℃ | 大约4秒/个 | 100-200元 | 20元左右 | 2-10元 |
| 936焊台（三线发热芯） | 400℃ | 大约4秒/个 | 400-800元 | 30-80元 | 6-50元 |
| 936焊台（加大功率型） | 380℃ | 大约4秒/个 | 500元左右 | 30-80元 | 8-50元 |
| 高频发热无铅焊台 | 350℃ | 大约4秒/个 | 650-1000元 | 70-150元 | 8-50元 |
| 发热芯一体无铅焊台 | 350℃ | 大约3秒/个 | 2000元以上 | 一体 | 100元以上 |
| 贵金属发热体焊台 | 350℃ | 大约3秒/个 | 1800元以上 | 贵 | 20-50元 |
根据焊接的产品质量和工作效率及发热芯、烙铁头的价格，优先推选高频发热无铅焊台，第二推选936焊台（加大功率型）。
注：所谓焊台的型号 936 本是日本白光的产品型号，有很多厂家照着正品白光936来仿制，就也叫936型号！
至于焊台,本人还是劝各位,好歹还是买个1321进口原装芯的,虽说比国产芯贵点,但是发热芯耐用,说句夸张的话,这芯,你要是不是人为损坏,那就不考虑换发热芯的问题,国产芯就要预备一些发热芯,随时准备换啦,但是也有优势,价格便宜,几乎相差一倍!
但是大家要看清发展形势,无铅焊接,已成主流,所以不管热风台也好,还是焊台也好,还是选择大功率发热体,这样温度的回复特性要好很多!!
前几天有人问我焊台购买的问题，就我用过的焊台，我做了一些比较。
首先列下品牌，只列我用过的啊，Mueller密勒、Weller，HAKKO白光，国产的Atten安泰信，这些也是比较常见的焊接工具品牌，真正综合对比下来，就常见的焊接参数而言，如温控精度、使用寿命等等，都是做得相当不错的，像Mueller，我现在用的，精度可以做到正负1摄氏度的，这个是相当高的精度了，无论是生产还是实验室，都能满足大部分使用者的。
既然综合参数都差不多，购买的时候就要看下各个焊台有哪些亮点了，我们按顺序来，
这家的焊台，有两款是很吸引眼球的，一个半自动的，设计很新颖，通过脚踩来控制出锡，省却了工人固定部件的功夫，很容易上手、也很快，对焊接线材和小型PCB板的工厂来说，最合适不过了；另一个是抽风的，焊接的时候可以不用闻着那个可怖的味道，对使用者的身心健康有好处，价格也低，300多吧，恒温而且温控精确，就这价格而言，相当不错了。这家公司其他的焊台就比较大众化的了，一个方形的控制盒子+一个电烙铁，符合大众习惯，质量够好而且价格相当便宜，性价比很高。
当然缺点也是有，就我刚提的那个半自动的和抽风的，它将各种各样的小功能，像储物盒啊、耐高温操作台啊什么的都整合到了一起，占的工位就有点大了。还有就是半自动的那种不适合焊接大型的电路板和贴片式的元件，不失为一个遗憾。
总的来说，这家还是不错的，低价高质量，环保、高效，还有个亮点就是这家在国内有分公司和工厂，售前售后都很方便，不像其他几个外国品牌，都是国外进口，国内代理，不论机器还是配件，都要紧着点、防止被代理商给坑了。
这家的焊台，牌子够硬，口碑很好。
我用过这家的几款，感觉是，外壳的材料很好，而且采用的是软硬接地两种方式防静电，很有保障。有一款智能手工焊台不错，可以同时连接两个手工焊接工具，操作方便，还能通过USB接口实现电脑控制温度、参数等等，当然，价格也不是一般的高，实验室使用会比较好，工厂大规模使用就不推荐了。
Weller的焊台还有个优点就是，它的电烙铁不错，按官方说法就是有平衡装置，可以有效延长使用寿命，使用过程中也的确是如此。
东西很好，就是价格太高，性价比就下降了。普通点的也要一千伍左右，贵的三千的也有，比较适合那种财大气粗的公司、焊接要求高的公司或者实验室使用。
首先说清楚，白光分日本白光和中国白光，我现在说的是日本白光。
浸淫焊接工具已久的人，都不会对这个牌子陌生的，没用过肯定也听过。我说下我的使用感受，手柄很轻，使用时间长了也不会感觉很累，插片式的温度管理很好，防止相关使用者任意更改温度，自动式的温度调节也做的不错。
我还用过一款小型的，能将使用过程中常出现的错误通过灯号显示出来，而且低压输出可以很好的保护一些敏感元件。
缺点呢，依旧是价格太贵，就工厂使用而言，性价比就下来了，和Weller一样，适合焊接要求高的或实验室用，普通工厂大规模配用的话，长远来看，各种配件耗材加起来，成本不是一般的高。
国产品牌中焊台做的最好的一个，产品的各项功能指标做得很均衡，在国内市场的评价还是不错的。功能综合起来不错，但是单独列出来的话，相比前面几个品牌，就没有什么亮点了。但是价格也算是中等，所以性价比还是可以的。
(这里我要补充一句，曾买过一个安泰信的焊台家中自用，一年时间也就用了不到5次，总共开机时间--不是焊接时间也就10小时，它就坏了。后来买的国产杂牌比它便宜一半，用了很久都没坏，从此对安泰信这个牌子的所有东西无感。)
还有一些其他的牌子，像Quick、日本的GOOT，西班牙的JBC等，我没用过，但是风评也都是不错的。
对一些顶尖的有钱的企业,会选用.
但对更多工厂来说.实用才是硬道理.
想象一下----有多少工厂还在使用普通烙铁! 即使是无铅作业, 也只不过换个无铅头罢了.
能在性能和价格上让更多工厂认可的,也许并不多.
从技术上讲,数字显示可以显示到小数点后面的第N位.实际测量值与显示值的误差,也可以控制在0.1度,甚至更低.
说实在的,这是一个很好的噱头------看哪!多么精湛的技术啊!掏钱吧,用户们,物有所值啊!!
其实关键的是处于焊接状态时,温度的跌落幅度以及回复时间是否合理,满足焊接要求.
比如有2个产品，一个待机温度误差为0.01度。但温度恢复能力勉强，焊无铅至少450度以上才比较利索。另一个温度误差为2度，但热恢复性能不错，400度就能搞定大部分无铅，你认为用户应该选哪个合理？
说句不客气的话，再牛的焊台都比不上最垃圾的熔锡炉，哪种焊台能250度流畅快速作业？没有，也许未来会有。所以喜欢并购买使用那种急速发热，急速回温的，怕是应当称之为焊接发烧友了。
中大规模的工厂都绝大多数不会考虑装备到生产第一线的。更不用说要靠勒紧裤带过日子的大量中小企业了。
