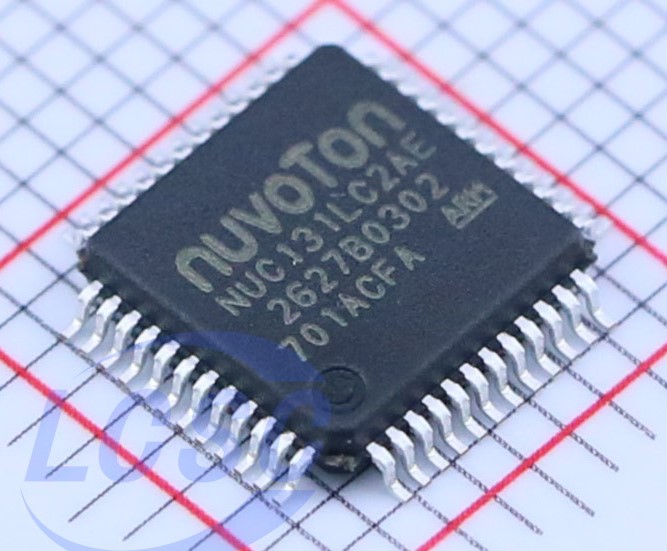

型号: NUC131LC2AE
厂家: 新唐
封装: LQFP48
种类: 芯片 - MCU
简介: NUC131LC2AE是台湾新唐的一款ARM Cortex-M0内核的32位微处理器，最高可运行到50MHz，内建36K字节的Flash，8K字节的SRAM以及用来存储升级代码的 4K LDROM。内建LDO，支持宽电压工作范围2.5V至5.5V；工作温度: -40℃至105℃, 内建22.1184MHz高精度晶振(1%准确度)。备有丰富的外设, 如CAN2.0A/B, 定时器, 看门狗定时器,多组UART, SPI, I²C, PWM, 12位ADC, 模拟比较器等。; 满世界都是STM32，是时候看看不同的风景了，新唐作为台湾的芯片公司，资料都是中文的，让新手入门减少了不少障碍，新唐的MCU不仅拥有较高的性价比，实力也相对不俗，随着你不断地coding不断地深入了解，你会发现，相较于STM32新唐MCU很有自己的特色，甚至很多方面做得比ST更好，比如各种方便的工具、使用方便功能强大的官方库等等。

特点

ARM® Cortex™-M0 内核，最高可运行到50MHz
单周期32位硬件乘法器
内建 LDO，支持从 2.5V 到 5.5V 的宽电压操作
内置 36K 字节的 Flash 存储器，支持 ISP 和 IAP
内嵌 8K 字节 SRAM
4 组功能丰富的 32 位定时器
看门狗定时器，时间溢出周期从 1.6 毫秒~26 秒可选，可唤醒掉电戒空闲模式，可复位芯片
最多达 6 个 UART 串口，支持 IrDA 和 LIN 功能，支持 RS-485 9 位模式和方吐控制
1 路 SPI 控制器，支持 SPI 主/从模式
最多 2 组 IIC 控制器，支持主/从模式
1 组 CAN 2.0 控制器，支持 CAN 协议 2.0 A B 部分，比特率高达 1M，支持掉电唤醒系统功能
12 位 SAR ADC，多至 8 信道单端输入戒 4 通道差分输入
96 位唯一ID（UID）
掉电检测，有 4 个等级：4.4V / 3.7V / 2.7V / 2.2V

详细描述

功能方块图

详细功能特性

ARM® Cortex™-M0 内核
- 最高可运行到 50 MHz
- 一个 24 位系统时钟
- 支持低功耗掉电模式
- 单周期 32 位硬件乘法器
- 可嵌套向量中断控制器（NVIC）用于控制 32 个中断源，每个中断有 4 种优先级
- 串行调试接口支持 2 个观察点/4 个中断点
内建 LDO,支持从 2.5V 到 5.5V 的宽电压操作
Flash 存储器
- 36K/68K 字节 flash 存储器用来存储程序代码
- 4KB flash 存储器用来存储 ISP 升级引导代码
- 支持在系统编程(ISP)和在应用编程(IAP)升级代码更新
- 支持 512 字节页擦除
- 通过 SWD/ICE 接口，支持 2 线 ICP 升级
- 支持外部编程器并行高速编程模式
SRAM 存储器
- 8K 字节内嵌 SRAM
时钟控制
- 针对不同应用可灵活选择时钟
- 内置 22.1184 MH 高速振荡器可用于系统运行
  - 精度范围 ±1 % （ +25 ℃ ， V DD = 5 V）
  - 精度范围 ±3 % （ -40 ℃ ~ +105 ℃ ，V DD = 2.5 V ~ 5.5 V）
- 内置 10 kHz 低速振荡器用于看门狗及掉电唤醒等功能
- 支持一组高至200MHz的PLL输出，BPWM/PWM时钟频率高至100MHz，系统操作频率高至50MHz
- 外部 4~24 MHz 高速晶振用于精准的时序操作
GPIO
- 四种 I/O 模式:
  - 准双向模式
  - 推挽输出模式
  - 开漏输出模式
  - 高阻输入模式
- 可配置 TTL/Schmitt 触发输入
- I/O 管脚可配置为边沿/电平触发模式的中断源
定时器
- 支持4组32位定时器，每个定时器包括一个24位向上计数器和一个8位预分频器
- 每个定时器都有独立的时钟源
- 提供 one-shot, periodic, toggle 和 continuous counting 操作模式
- 支持事件计数功能
- 支持输入捕获功能
看门狗定时器
- 多个时钟源选择
  - 系统时钟(HCLK)
  - 内部 10 kHz 振荡器 (LIRC)
- 8个可选的时间溢出周期，从 1.6 毫秒~26 秒（取决于时钟源的选择）
- 可用作掉电模式或空闲模式的唤醒
- 看门狗溢出事件可以触发中断或者复位芯片
窗口看门狗
- 6位向下计数器搭配 11 位预分频器，用作宽范围的窗口选择
BPWM/捕捉
- 支持时钟频率最高达 100MHz
- 支持两组 BPWM，每组都有一个 16 位计数器和 6 个输出通道
- 支持 BPWM 输出/捕捉输入独立模式
- 支持 12 位从 1 到 4096 的预分频
- 支持 BPWM 计数器 16 位分辨率
  - 向上，向下和上下计数操作类型
- 每个 BPWM 管脚支持掩码功能和三态使能
- 支持下列事件中断：
  - BPWM 计数器的值为 0，周期值或者比较的值
- 支持下列事件触发 ADC 转换：
  - BPWM 计数器的值为 0，周期值或者比较值。
- 支持 12 个 16 位分辨率的捕捉输入信道
- 支持上升沿，下降沿和双边沿的捕捉条件
- 支持上升沿，下降沿和双边沿输入捕捉中断
- 支持上升沿，下降沿和双边沿捕捉计数器加载选项
PWM/捕捉
- 支持时钟频率最高达 100MHz
- 支持两组 PWM，每组都有 3 个 16 位计数器和 6 个输出通道
- 支持 PWM 输出/捕捉输入独立模式
- 支持 3 对互补模式输出信道
  - 12 位分辨率的死区插入
  - 每个周期有两个比较值
- 支持 12 位从 1 到 4096 的预分频
- 支持 PWM 计数器 16 位分辨率
  - 向上，向下和上下计数操作类型
- 每个 PWM 管脚支持掩码功能和三态使能
- 支持刹车功能
  - 刹车源来自管脚和系统的安全事件(时钟失败，欠压检测和 CPU 锁住)
  - 刹车源管脚有噪声滤波器
  - 通过边沿侦测刹车源来控制刹车状态直到刹车中断清除
  - 在刹车条件解除后通过电平侦测刹车源来自动恢复功能
- 支持下列事件中断：
  - PWM 计数器的值为 0，周期值或者比较的值
  - 发生刹车条件
- 支持下列事件触发 ADC 转换：
  - PWM 计数器的值为 0，周期值或者比较值。
- 支持 16 个 16 位分辨率的捕捉输入信道
- 支持上升沿，下降沿和双边沿的捕捉条件
- 支持上升沿，下降沿和双边沿输入捕捉中断
- 支持上升沿，下降沿和双边沿捕捉计数器加载选项
UART
- 最多 6 个串口控制器
- UART0 和 UART1 端口带流控功能(TXD, RXD, nCTS 和 nRTS)
- UART0，UART1 和 UART2 带 16 字节的缓存
- 支持 IrDA(SIR)和 LIN 功能
- 支持 RS-485 9 位模式和方向控制
- 支持自动波特率发生器
SPI
- 1 路 SPI 控制器
- 支持 SPI 主/从机模式
- 全双工同步串行数据传输
- 传输数据长度可为 8 到 32 位
- 首位数据传输可为 MSB 或 LSB
- 在时钟上升沿或者下降沿收发数据可独立配置
- 支持 32 位传输模式下字节睡眠
- 支持三线，无从机片选信号，双向接口
IIC
- 最多 2 组 I 2 C 控制器
- 支持主/从机模式
- 主从机间双向数据传输
- 多主机总线（无中心主机）
- 总线仲裁，可避免主机同时传输数据时的冲突
- 串行时钟的同步机制，用一条总线来实现设备间各种速度下的通讯
- 串行时钟同步可作为握手机制，控制总线上数据的传输及暂停
- 可编程时钟适用于各种波特率控制
- 支持多地址识别（4 个带屏蔽功能的从机地址）
- 支持唤醒功能
CAN 2.0
- 支持一组 Can 设备
- 支持 CAN 协议 2.0 A B 部分
- 比特率高至 1M
- 32 个报文对象
- 每个信息对象有自己的标识掩码
- 可编程 FIFO 模式（报文级联）
- 可屏蔽中断
- 时间触发的 CAN 应用中禁用自动重传模式
- 支持掉电唤醒系统功能
ADC
- 12 位 SAR ADC 快至 800KSPS
- 多至 8 信道单端输入或 4 通道差分输入
- 支持单次/单周期扫描/连续扫描模式
- 每个通道都有独立的转换结果寄存器
- 只对使能的通道扫描
- 阈电压检测
- 软件编程或外部输入可以触发 ADC 开始转换
96 位唯一 ID(UID)
128 位唯一客户 ID (UCID)
掉电检测
- 有 4 个等级: 4.4V/3.7V/2.7V/2.2V
- 支持掉电中断或复位功能
低压复位
- 复位门槛电压: 2.0 V
操作温度: -40℃ ~ 105℃
封装:
- 无铅封装(RoHS)
- LQFP48-pin
