- 型号
- CH330N
- 厂家
- 沁恒
- 封装
- SOP-8
- 种类
- 芯片 - USB接口芯片
- 简介

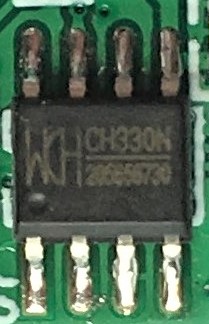

- CH330N是(南京)沁恒出品的USB转串口芯片，体积小，封装SOP8，市面上大多数的此类芯片大多是SOP16。
- 外围器件所需极少，不需外部晶振，只需2个贴片电容，配合其较小的封装，所占电路板面积进一步减小。外部连线很简单，基本上就2根USB线，2根UART信号线，然后供电线，就OK了，应用也及其简单。可以说厂家把能做的大部分工作已经集成在芯片内了，大大简化了电路工程师的工作，可以称得上USB转串口的傻瓜级应用芯片。
- 硬件全双工串口，内置独立的收发缓冲区，支持波特率50bps ~ 2Mbps。支持5、6、7和8个数据位，和 奇/偶/标致/空白 校验。虽不支持RTS等流控和调制信号，但这些信号在当今的应用场景中，已很少用到。所以CH330N是个简易版的USB转UART芯片，但对于如今大部分应用场景来说，它的功能和性能已足够。
- 经过笔者16年开始长期使用，未发现芯片有任何意外损坏现象，其可靠性也值得信赖。毕竟沁恒长期耕耘于USB接口芯片领域，还是值得信赖的，而且沁恒的USB驱动安装也简单可靠，不必像有些厂商的芯片那样，在驱动上要折腾半天。
- 笔者使用此款芯片，制作了一系列USB转串口的模块，覆盖了常用的USB接口形式，方便广大电子工程师调试使用：
- https://ecathome.taobao.com/?spm=2013.1.1000126.3.76214315IfjO3R
特点
- SOP8封装，封装体积小。
- 不需要外部晶振，外围器件少，只需要2颗贴片电容，进一步减少了其应用面积。
- 支持5V和3.3V电源电压，应用灵活。
- 虽不支持标准串口的RTS等流控调制信号，但当今应用场景中，调制信号已很少用到，所以CH330能应对绝大部分的应用场景。
详细描述
封装说明
| 封装形式 | 塑体宽度 | 引脚间距 |
| SOP-8 | 3.9mm (150mil) | 1.27mm (50mil) |

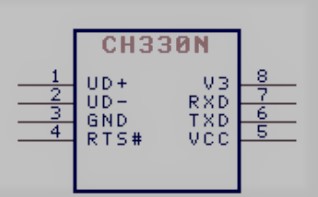

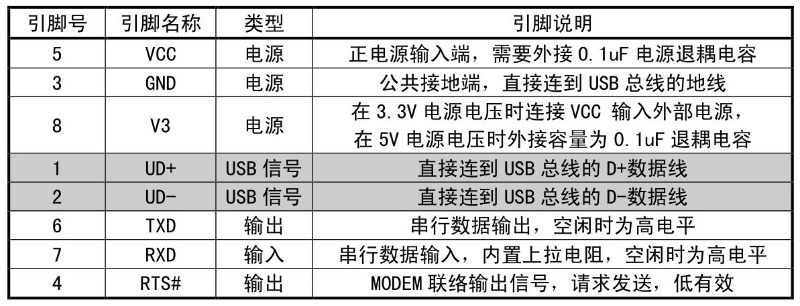

引脚说明
功能说明
CH330 芯片使用 5V 工作电压时，VCC 引脚输入外部 5V 电源，并且 V3 引脚外接容量为 0.1uF 的电源退耦电容。
CH330 芯片使用 3.3V 工作电压时，V3 引脚应与 VCC 引脚相连接，同时输入外部 3.3V电源，并且与 CH330 相连接的其它电路的工作电压不能超过 3.3V。
CH330 串口接收信号的允许波特率误差不小于 2％，串口发送信号的波特率误差小于 1.2％。

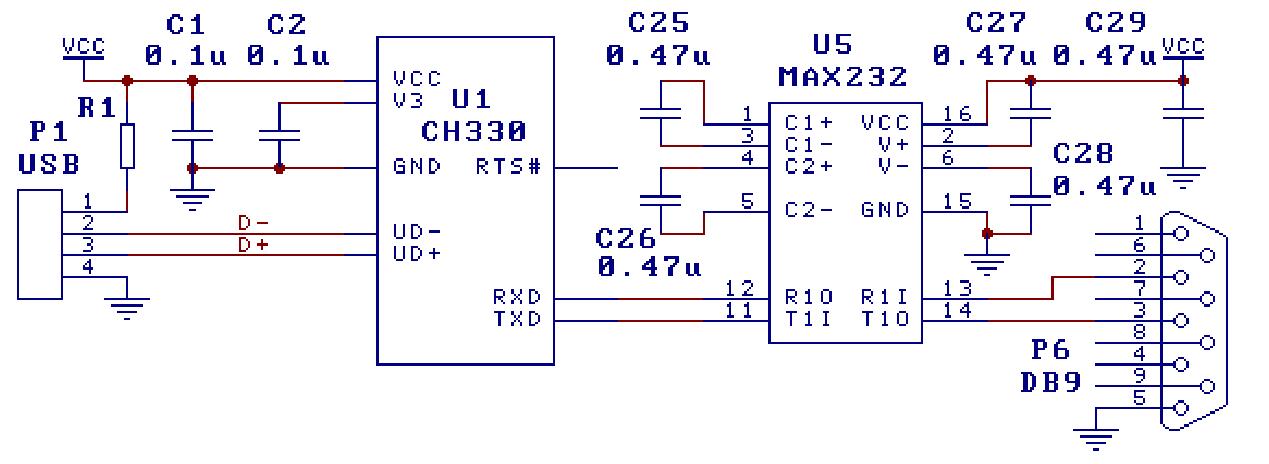

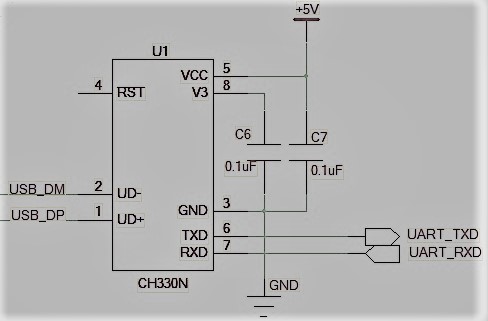

典型应用电路
上图是用CH330N实现的USB转RS232串口的典型应用电路原理图。电平转换电路U5(MAX232/ICL232/SP232等）用于将TTL串口信号转换为RS232串口。
如果只需要实现 USB 转 TTL 串口，那么可以去掉图中的 U5 及电容 C25/C26/C27/C28/C29。
P1 是 USB 端口。如果 CH330 芯片直接使用 USB 总线提供的 5V 电源，可以将图中 R1 换成保护电阻或者短路。如果 USB 产品通过其它供电方式提供常备电源，那么 CH330 也应该使用该常备电源，图中 R1 可断开，并且两者的接地线直接相连。
V3 引脚的电容 C2 容量为 0.1μF，用于 CH330 内部 3.3V 电源节点退耦，C1 容量为 0.1μF，用于外部电源退耦。退耦电容 C2 和 C1 应该尽量靠近 CH330 的相连引脚。
参数

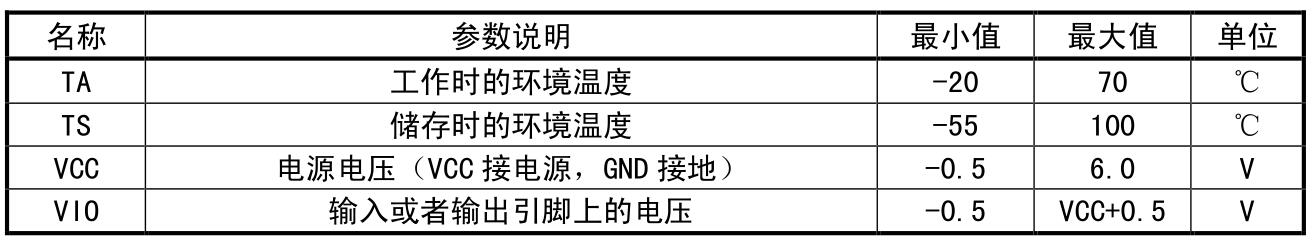

最大绝对值
Note：临界或者超过绝对最大值将可能导致芯片工作不正常甚至损坏！

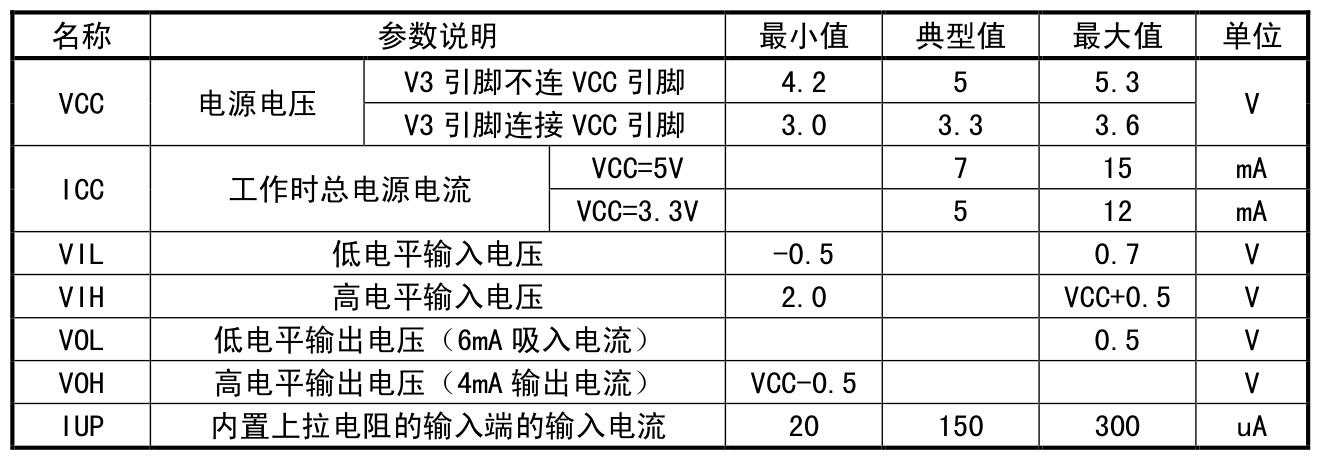

电气参数 （测试条件：TA=25℃，VCC=5V，不包括连接 USB 总线的引脚）

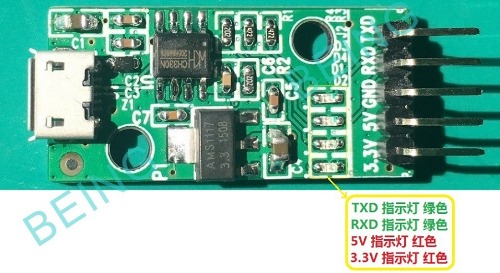

我们使用CH330N制作的一系列USB转串口模块
不同接口形式的模块:

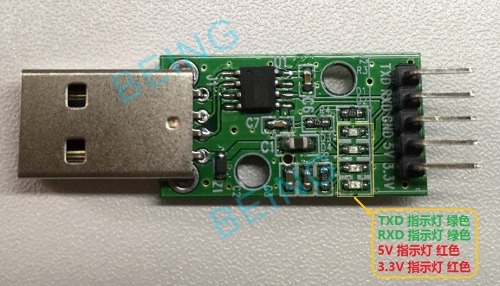

USB公口：https://item.taobao.com/item.htm?spm=a1z10.1-c-s.w4004-16957346668.8.67bc4ddeIdUJPQ&id=574733368773

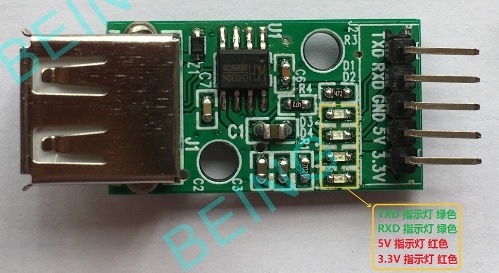

USB母口：https://item.taobao.com/item.htm?spm=a1z10.1-c-s.w4004-16957346668.2.67bc4ddeIdUJPQ&id=562035560737
MicroUSB接口：https://item.taobao.com/item.htm?spm=a1z10.1-c-s.w4004-16957346668.6.67bc4ddeIdUJPQ&id=588562440403
双MicroUSB接口(一个用来加强供电)：https://item.taobao.com/item.htm?spm=a1z10.1-c-s.w4004-16957346668.10.67bc4ddeIdUJPQ&id=575109607248
同系列介绍
CH330N可以说是个较孤独的产品，沁恒没有再出品CH33X任何型号的产品，甚至今年(2019)在其官网的产品目录里找不到CH330的页面(只能搜索到CH330的数据手册)，不知为何? 但幸好各大渠道还在稳定供货, 倒还能让人放心使用。
在沁恒官网上，目前能看到CH340和CH341这两个同样提供“USB转串口”功能的系列芯片。
CH341
CH341系列功能最强大，提供USB总线转“异步串口(UART)、打印口、并口以及常用的2线(IIC)和4线(SPI)等同步串行接口”多种接口的功能。
在异步串口方式下，CH341提供串口发送使能、串口接收就等交 互式的速率控制信号以及常用的MODEM联络信号，用于为计算机扩 展异步串口，或者将普通的串口设备直接升级到USB总线。
在打印口方式下，CH341提供了兼容USB相关规范和Windows操作系统 的标准USB打印口，用于将普通的并口打印机直接升级到USB总线 。
在并口方式下，CH341提供了EPP方式或MEM方式的8位并行接口，用于 在不需要单片机/DSP/MCU的环境下，直接输入输出数据。
除此之外，CH341A芯片还支持一些常用的同步串行接口，例如2线接口 (SCL、SDA)和4线接口(CS、SCK/CLK、MISO/SDI/DIN 、MOSI/SDO/DOUT)等。
BTW: CH330N使用的USB驱动实际上也就是CH341系列的驱动，见下方资料下载部分。
官网页面: http://www.wch.cn/products/CH341.html
CH340
CH340系列相比CH341功能较少，提供 “USB转串口或者USB转打印口” 功能，但封装形式选择较多。
