11年的文章, 不过这种底层技术不大会过时, 而且体现了一种通信编码的思想.

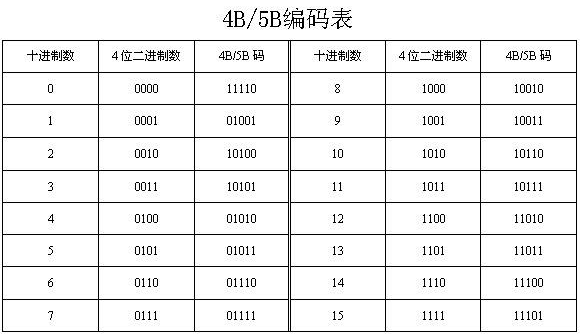

4B/5B编码是百兆以太网中线路层编码类型之一,就是用5bit的二进制数来表示4bit二进制数,映射方式如下表所示:
在通信网络中,接收端需要从接收数据中恢复时钟信息来保证同步,这就需要线路中所传输的二进制码流有足够多的跳变,即不能有过多连续的高电平或低电平,否则无法提取时钟信息。
Manchester编码可以保证线路中码流有充分的跳变,因为它是用电平从“-1”到“+1”的跳变来表示“1”,用电平从“+1”到“-1”的跳变来表示“0”,但是这种编码方式的效率太低,只有50%,相当于用线路的有效带宽来换取信号的跳变,十兆以太网就是使用Manchester编码,虽然线路的有效带宽只有10Mbps,但实际带宽却是20Mbps。
百兆以太网用的4B/5B编码与MLT-3编码组合方式,发送码流先进行4B/5B编码,再进行MLT-3编码,最后再上线路传输;千兆以太网用的是8B/10B编码与NRZ编码组合方式;万兆以太网用的是64B/66B编码;PCIE 3.0用的是128B/130B编码。
4B/5B编码其实就是用5bit的二进制码来代表4bit二进制码。此编码的效率是80%,比Manchester码高。4B/5B编码的目的在前面已经说过了,就是让码流产生足够多的跳变。4位二进制共有16种组合,5位二进制共有32种组合,如何从32种组合种选取16种来使用呢?这里需要满足两个规则:
此规则是怎么来的?这就要从MLT-3码的特点来解释了。
MLT-3码的特点简单的说就是:逢“1”跳变,逢“0”不跳变。为了让4B/5B编码后的码流中有足够多的跳变就需要编码后的码流中有尽量多的“1”和尽量少的“0”。
