本文是为了了解EMC,从网上搜集的3篇文章的集合。
电磁兼容性Electromagnetic Compatibility
缩写EMC是一个设备或装置与其它装置同时操作时,不会因为电磁干扰问题而影响正常工作之能力。
EMC(电磁兼容性)也包括EMI(电磁干扰)和EMS(电磁耐受性)。
一个设备或装置在操作过程中有不利功能的电磁讯号出现,此电磁讯号是不想要且没意义的,它可能来自外界亦可能来自自己,这些电磁信号会与电子元件作用,产生干扰现象,称为EMI(Electromagnetic Interference)。例如,TV荧光屏上常见的“雪花”,便表示接受到的讯号被干扰。
电磁干扰又可分为二个方向考虑:
EMS(Electro Magnetic Susceptibility,电磁耐受性)是指一个设备或装置在操作过程中不受周遭电磁环境影响的能力。
电磁耐受性又可分为二个方向考虑:
EMI/电磁干扰
EMS/电磁耐受性
什么是传导干扰
传导干扰主要是电子设备产生的干扰信号通过导电介质或公共电源线互相产生干扰;
什么是辐射干扰
辐射干扰是指电子设备产生的干扰信号通过空间耦合把干扰信号传给另一个电网络或电子设备。
为了防止一些电子产品产生的电磁干扰影响或破坏其它电子设备的正常工作,各国政府或一些国际组织都相继提出或制定了一些对电子产品产生电磁干扰有关规章或标准,符合这些规章或标准的产品就可称为具有电磁兼容性EMC(Electromagnetic Compatibility)。电磁兼容性EMC 标准不是恒定不变的,而是天天都在改变,这也是各国政府或经济组织,保护自己利益经常采取的手段。

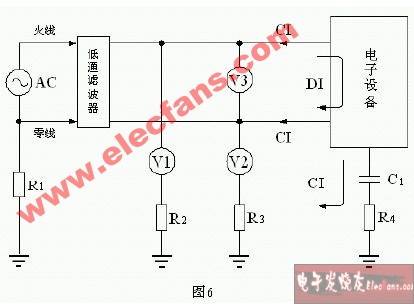

传导干扰一般是通过电压或电流的形式在电路中进行传播的,下图是测试电子设备产生传导干扰的基本方法,或表示传导干扰通过电源线传输的几种方式。下图中,电子设备表示干扰信号源,CI 表示共模干扰信号,DI 表示差模干扰信号;V1、V2、V3 分别表示用仪表对干扰信号进行测量的连接方法,低通滤波器是为了便于对V1、V2、V3 进行测试,而另外加接进去的;R1、R2、R3、R4 分别为各电子设备的接地电阻,也包括大地之间的电阻,接地电阻一般为几欧姆到几十欧姆,其阻值与地线的安装和地表面土壤结构有关;C1 为电子设备对大地的电容,其容量与电子设备的体积还有地面距离有关,一般为几微微法到几千微微法。
从下图中我们可以看出:V1=CI-DI,V2=CI+DI,V3=DI
从下图中我们还可以看出,差模干扰信号DI 是通过电子设备两根电源输送线传输的,因此,必须用低通滤波器对它进行隔离;而共模干扰信号CI 是通过电子设备对大地的电容C1 传输的,由于C1 的容量一般都非常小,C1 对低频共模干扰信号的阻抗很大,因此,在低频段,共模干扰信号一般很容易进行抑制,但在的高频段,对共模干扰信号进行抑制,难度却要比差模干扰信号抑制的难度大很多。
EMI(Electro Magnetic Interference,电磁干扰),即处在一定环境中的设备或系统,在正常运行时,不应产生超出相应标准所要求的电磁能量,相对应的测试项目有:
EMS(Electro Magnetic Susceptibility,电磁抗扰度),处在一定的环境中的设备或系统,在正常工作时,设备或系统能承受相应标准规定范围内的电磁能量干扰,相对应的测试项目有:
