本文为转载，且年代久远，描述的USB接口形式都较老，参考即可！
USB接口通常只有4根线，两根电源线和两根数据信号线，故信号是串行传输的。USB接口也称为串行口，usb2.0的速度可以达到480Mbps。可以满足各种工业和民用需要。
USB接口的输出电压和电流是：+5V 500mA, 实际上有误差，最大不能超过+/-0.2V 也就是4.8-5.2V。
USB接口的4根线一般是下面这样分配的，需要注意的是千万不要把正负极弄反了，否则会烧坏USB设备或者电脑的南桥芯片。

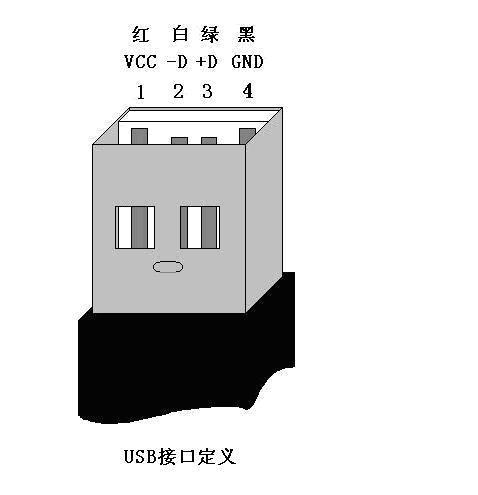

USB接口定义如下：
USB接口定义颜色
一般的排列方式是：红 白 绿 黑, 从左到右
定义：
| 颜色 定义 | 标识 |
|---|---|
| 红色－USB电源 | 标有 VCC、Power、5V、5VSB 字样 |
| 绿色－USB数据线 | (正) DATA+、USBD+、PD+、USBDT+ |
| 白色－USB数据线 | (负) DATA-、USBD-、PD-、 USBDT+ |
| 黑色－地线 | GND、Ground |
我们手机上一般用的都是B型Mini-USB口

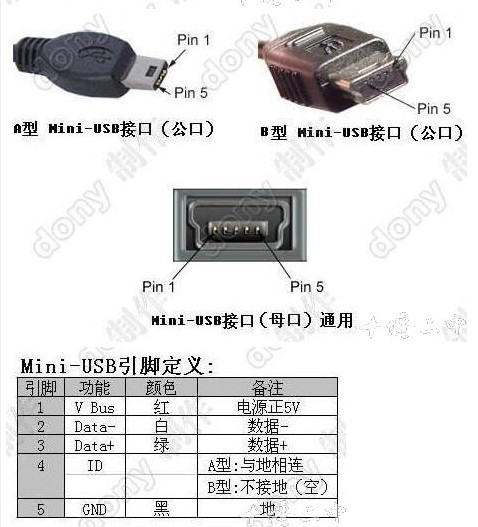

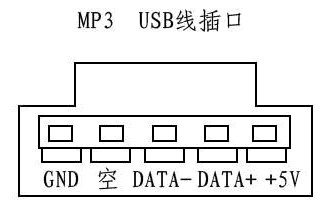

关于MINIUSB
一般MINIUSB是5芯的：
1——VCC
2——D-
3——D+
4——ID
5——GND
其中ID脚在OTG功能中才使用。
由于Mini-USB接口分Mini-A、B和AB接口。如果你的系统仅仅是用做Slave，那么就使用B接口。 系统控制器会判断ID脚的电平判断是什么样的设备插入，如果是高电平，则是B接头插入，此时系统就做主模式(master mode)；如果ID为低，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Master，哪个做Slave。这些说明为技术人员总结的，仅供参考。

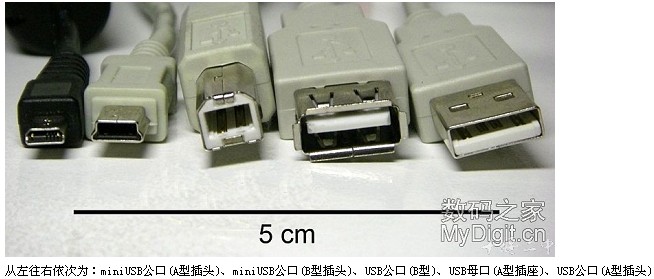

常见USB接口识别
