SFP光模块电气接口参数详解

最后编辑于: 2012-07-19 15:19  |  分类: 光通信  |  标签: SFP   |  浏览数: 457  |  评论数: 0


12年的一篇文章, 是当年在阿郎搞SDH时收集的一些资料, 如果过去10多年了, 最近几年光通信设备弄的少了, SFP应该也有了长足的发展, 也不太熟悉了, 但好像接口的变化不大.

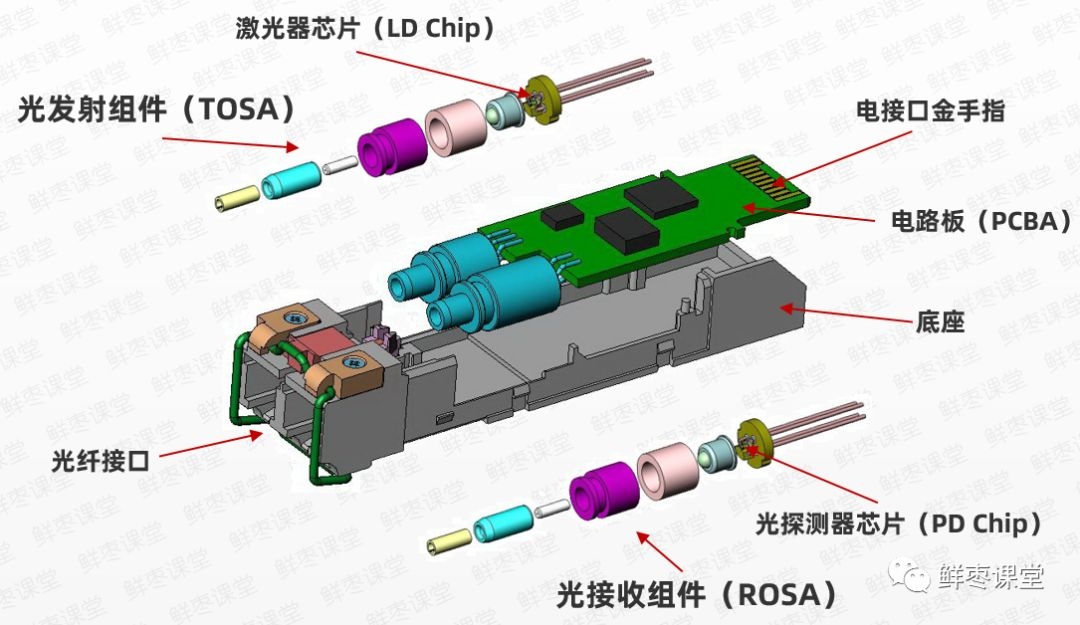

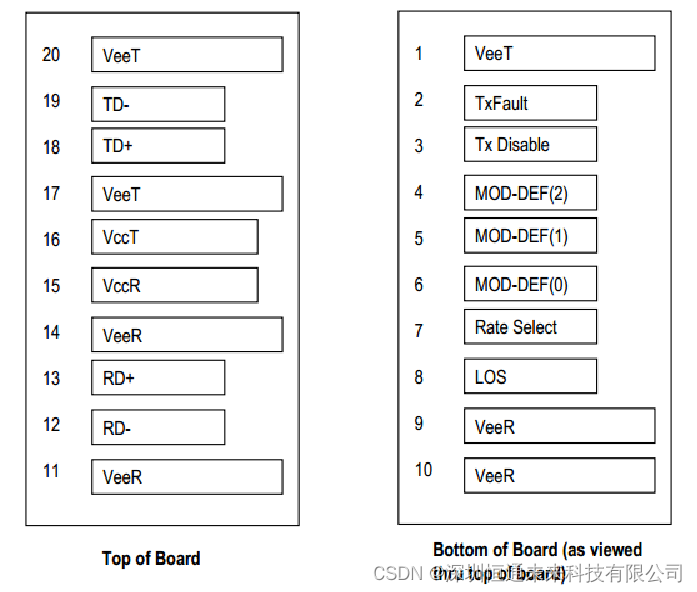

1. 引脚定义

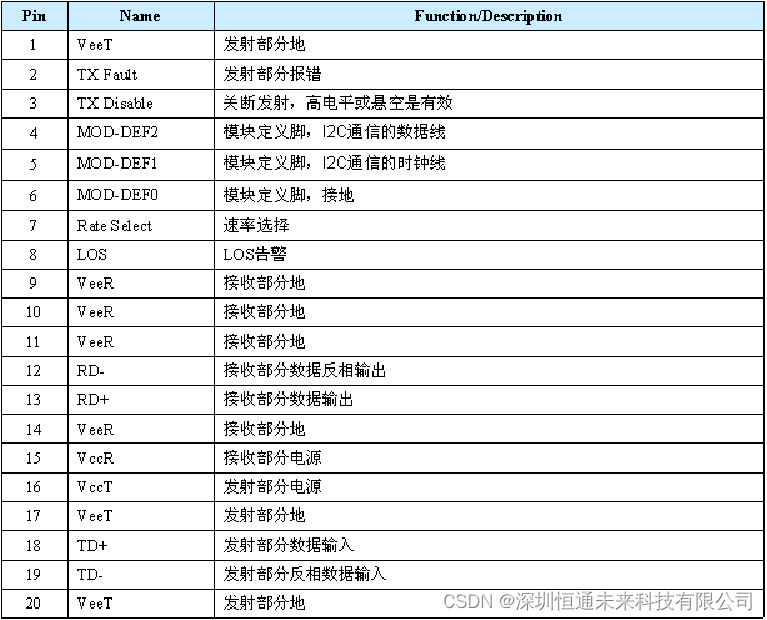

根据SFP MSA中规定,SFP光模块引脚定义如下:

2. 电气接口

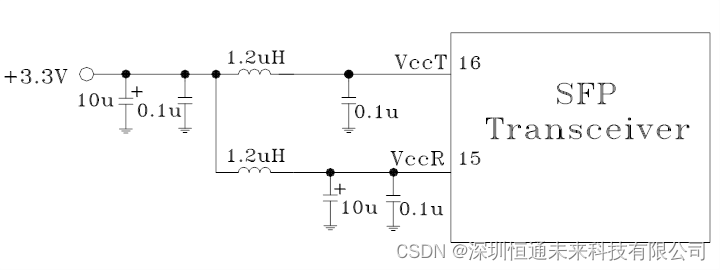

2.1 电源接口

VCCT 和 VCCR分别是发射和接受部分电源,要求3.3V±5%,最大供电电流300mA以上。电感的直流阻抗应该小于1欧姆,确保SFP的供电电压稳定在3.3V。推荐的滤波网络,可以保证插拔模块时的浪涌小于30mA。

VCCT 和 VCCR可以在模块内相连。发射和接收的地可以在模块内相连。

2.2 差分接口

2.3 I2C接口

2.4 状态控制信号

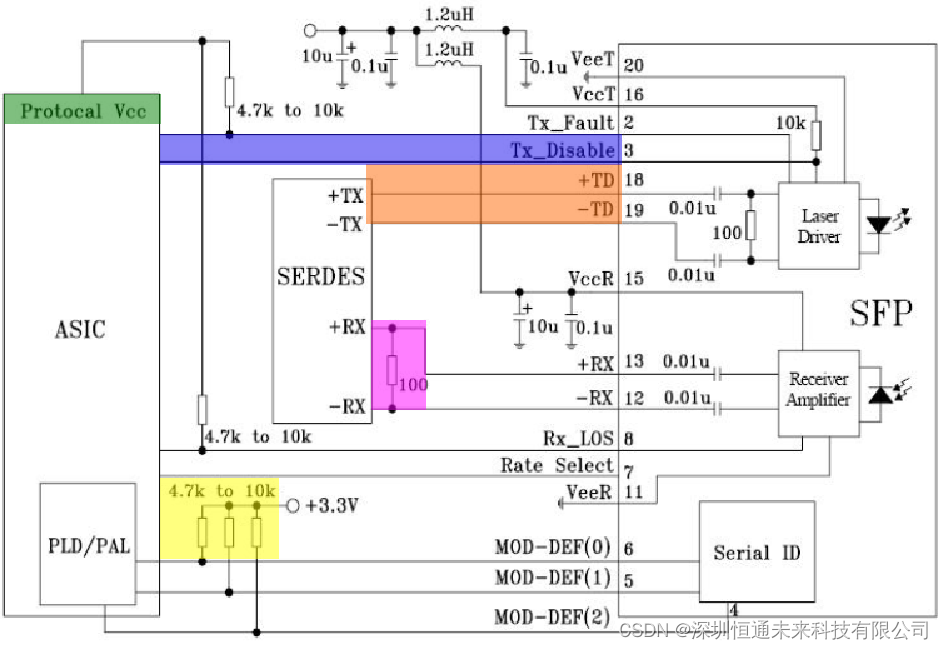

3. SFP光模块推荐接口电路

PS: 这篇文章让我想起了当年在阿郎搞过一小段SFP的测试工作, 测得很详细: 差分信号需要测眼图, I2C信号需要测建立时间和保持时间等时序参数, 还要故意把输入光功率调大和调小, 测试输入告警信号参数时的光功率值, 并要测告警消失时的滞回曲线. 所有的测试结果都要符合阿郎自己的企业标准, 其严格于国际标准.
